Vous hésitez entre une antenne omnidirectionnelle et une solution directionnelle pour votre réseau WiFi, votre installation 4G ou votre bateau ? Le choix d’une antenne omnidirectionnelle peut transformer radicalement votre couverture réseau, mais uniquement si elle correspond vraiment à votre situation. Contrairement aux idées reçues, ce type d’antenne ne rayonne pas uniformément dans toutes les directions comme une sphère, et son efficacité dépend autant de votre environnement que de ses caractéristiques techniques. Dans cet article, vous découvrirez comment fonctionnent réellement ces antennes, comment identifier si elles conviennent à votre projet, quels critères techniques privilégier lors de l’achat, et surtout comment les installer pour obtenir les performances attendues sans gaspiller votre investissement.
Comprendre le fonctionnement d’une antenne omnidirectionnelle
Avant de vous lancer dans l’achat d’une antenne omnidirectionnelle, il est essentiel de comprendre comment elle rayonne réellement et ce qui la distingue des autres types d’antennes. Cette connaissance vous évitera des déceptions et vous aidera à faire un choix éclairé pour votre installation.
Comment fonctionne réellement une antenne omnidirectionnelle dans l’espace

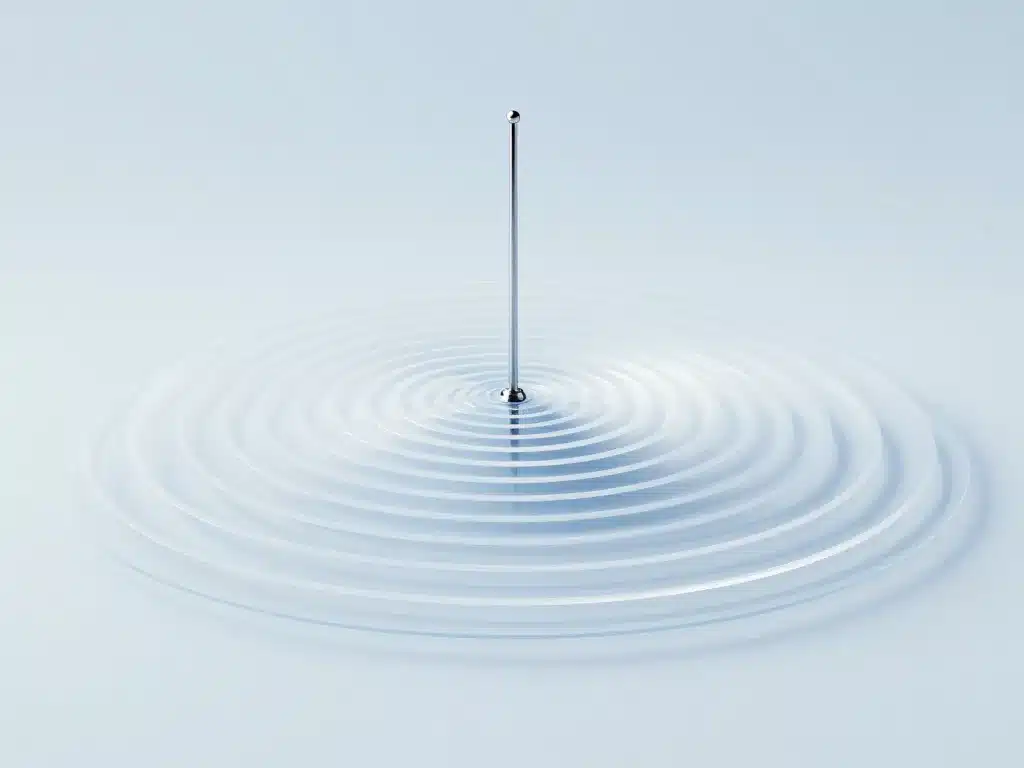

Une antenne omnidirectionnelle ne diffuse pas le signal comme une ampoule qui éclairerait uniformément dans toutes les directions. Son rayonnement prend plutôt la forme d’un tore, similaire à un donut placé horizontalement autour de l’antenne. Cette géométrie particulière signifie que le signal se propage principalement sur le plan horizontal, avec une couverture nettement réduite au-dessus et en dessous de l’antenne.
Concrètement, si vous installez votre antenne verticalement au centre d’un bâtiment, vous obtiendrez une excellente couverture tout autour au même niveau, mais les étages supérieurs et inférieurs recevront un signal beaucoup plus faible. Cette caractéristique explique pourquoi la hauteur d’installation joue un rôle déterminant dans vos résultats. Une antenne placée trop haute couvre bien l’extérieur mais néglige l’intérieur des bâtiments, tandis qu’une installation trop basse subit davantage d’obstacles physiques.
Différences clés entre antenne omnidirectionnelle et antenne directionnelle
L’antenne omnidirectionnelle et l’antenne directionnelle répondent à des besoins radicalement différents. La première privilégie la couverture à 360 degrés sur le plan horizontal, idéale quand vos équipements sont dispersés autour d’un point central. La seconde concentre toute son énergie dans un faisceau étroit, maximisant la portée dans une direction précise.
Prenons un exemple concret : pour couvrir une cour d’école où les élèves se déplacent librement, une antenne omnidirectionnelle installée au centre offre une connectivité homogène. En revanche, pour relier deux bâtiments distants de 500 mètres, une antenne directionnelle de chaque côté fournira une liaison beaucoup plus stable et performante, car toute l’énergie du signal est canalisée vers le point de réception.
| Critère | Antenne omnidirectionnelle | Antenne directionnelle |
|---|---|---|
| Couverture | 360° horizontal | Faisceau étroit (30-60°) |
| Portée maximale | Moyenne (jusqu’à 500m) | Élevée (plusieurs km) |
| Usage idéal | Site unique, multiples terminaux | Liaison point à point |
| Positionnement | Centre de la zone à couvrir | Orientée vers la cible |
Le rôle du gain d’antenne dans la portée et la qualité de signal
Le gain, exprimé en dBi (décibels isotropes), mesure la capacité de l’antenne à concentrer l’énergie dans certaines directions plutôt que de la disperser uniformément. Attention : le gain ne crée pas de puissance supplémentaire, il redistribue simplement l’énergie disponible de manière plus focalisée.
Un gain élevé (par exemple 12 dBi) aplatit le « donut » de rayonnement : vous gagnez en portée horizontale mais perdez en couverture verticale. C’est parfait pour couvrir un terrain plat sur une grande distance, mais problématique si vous avez besoin de couvrir plusieurs étages. À l’inverse, un gain modeste (3 à 5 dBi) produit un rayonnement plus sphérique, plus adapté aux environnements compacts avec des variations de hauteur.
Pour une installation WiFi dans un entrepôt de plain-pied, une antenne de 9 à 12 dBi sera efficace. Pour un immeuble de bureaux, privilégiez un gain plus faible (5 à 7 dBi) qui maintient une meilleure couverture verticale entre les étages.
Identifier les bons usages d’une antenne omnidirectionnelle selon votre projet
Toutes les situations ne justifient pas l’emploi d’une antenne omnidirectionnelle. Certains contextes en tirent le meilleur parti, tandis que d’autres feraient mieux d’opter pour une solution différente. Voici comment déterminer si cette technologie correspond à votre besoin réel.
Dans quels cas privilégier une antenne omnidirectionnelle plutôt qu’une autre
Une antenne omnidirectionnelle devient pertinente lorsque vos terminaux sont mobiles ou dispersés autour d’un point central sans direction privilégiée. C’est typiquement le cas dans une exploitation agricole où des tracteurs équipés de GPS et de systèmes télématiques évoluent tout autour des bâtiments principaux, ou dans un camping où les emplacements encerclent la zone technique.
Elle est également recommandée quand vous ne connaissez pas précisément la position des antennes relais de votre opérateur cellulaire. En zone rurale ou semi-urbaine, les antennes 4G ou 5G peuvent être réparties dans plusieurs directions. Une antenne omnidirectionnelle capte alors les signaux provenant de toutes les sources disponibles, contrairement à une antenne directionnelle qui doit être orientée vers un point précis.
En revanche, évitez l’antenne omnidirectionnelle pour relier deux points fixes distants, créer un pont WiFi entre deux bâtiments, ou capter un signal faible provenant d’une seule direction identifiée. Dans ces scénarios, vous perdrez en performance par rapport à une installation directionnelle correctement orientée.
Applications typiques en WiFi extérieur, 4G 5G et réseaux IoT
Pour le WiFi extérieur, l’antenne omnidirectionnelle équipe souvent les terrasses de restaurants, les cours d’écoles ou les zones industrielles. Une antenne de 8 dBi installée à 5 mètres de hauteur peut couvrir efficacement une zone de 100 à 200 mètres de rayon en champ dégagé, selon les obstacles présents.
Dans le domaine de la connectivité 4G et 5G, ces antennes améliorent considérablement la réception des routeurs cellulaires installés dans des véhicules (camping-cars, camions), des sites isolés ou des installations temporaires. Elles captent simultanément les signaux de plusieurs antennes relais, ce qui améliore la stabilité de la connexion lors de déplacements ou lorsque l’environnement radio change fréquemment.
Pour les réseaux IoT (LoRa, Sigfox, Narrowband IoT), l’antenne omnidirectionnelle constitue souvent le choix standard. Les capteurs de température, d’humidité, de niveau ou les trackers GPS sont disséminés sur de vastes zones sans schéma géométrique prévisible. Une passerelle équipée d’une antenne omnidirectionnelle de 3 à 6 dBi collecte efficacement les données de centaines de capteurs répartis dans un rayon de plusieurs kilomètres.
Pourquoi les environnements marins plébiscitent les antennes omnidirectionnelles
Sur un bateau, l’orientation change constamment au gré des courants, des manœuvres et de la navigation. Une antenne directionnelle obligerait à réorienter manuellement ou automatiquement l’installation à chaque changement de cap, ce qui devient vite impraticable. L’antenne omnidirectionnelle résout ce problème en maintenant la connectivité quelle que soit l’orientation du navire par rapport aux antennes côtières, aux satellites ou aux autres bateaux.
Les antennes marines doivent toutefois répondre à des contraintes spécifiques : résistance à la corrosion saline, étanchéité renforcée IP67 ou IP68, fixation robuste face aux vibrations et aux chocs, et parfois protection contre la foudre. Les modèles dédiés intègrent des matériaux anticorrosion comme l’acier inoxydable ou des composites résistants, avec des joints étanches et des montages renforcés.
Les plaisanciers utilisent couramment des antennes omnidirectionnelles pour la VHF marine (156-162 MHz), le WiFi longue portée, la 4G/5G côtière et même la réception GPS. Ces antennes permettent de rester connectés aux services portuaires, de recevoir les bulletins météo et d’accéder à internet même en mouvement le long des côtes.
Choisir son antenne omnidirectionnelle : critères techniques vraiment décisifs
Face à des centaines de références disponibles, comment séparer les arguments marketing des critères qui influenceront réellement vos performances ? Voici les éléments techniques à vérifier absolument avant tout achat.
Comment interpréter fréquences, bandes et compatibilité WiFi ou 4G
La compatibilité fréquentielle constitue le premier filtre de sélection. Une antenne WiFi 2,4 GHz ne fonctionnera pas pour du WiFi 5 GHz, et encore moins pour de la 4G. Vérifiez que la plage de fréquences annoncée couvre intégralement vos besoins : 2400-2500 MHz pour le WiFi 2,4 GHz, 5150-5850 MHz pour le WiFi 5 GHz, ou les bandes 4G spécifiques comme B1 (2100 MHz), B3 (1800 MHz), B7 (2600 MHz) et B20 (800 MHz) en Europe.
Les antennes large bande couvrent plusieurs fréquences (par exemple 698-3800 MHz) et peuvent gérer simultanément la 4G et la 5G. Elles offrent une grande flexibilité mais affichent parfois des performances légèrement inférieures à une antenne mono-bande optimisée pour une fréquence précise. Pour un usage professionnel exigeant, privilégiez la spécialisation ; pour un usage polyvalent ou évolutif, la large bande représente un bon compromis.
Attention également à la technologie MIMO (Multiple Input Multiple Output) : les routeurs 4G modernes utilisent souvent 2×2 MIMO ou 4×4 MIMO, nécessitant deux ou quatre antennes distinctes. Une seule antenne omnidirectionnelle ne suffira pas à exploiter pleinement ces capacités. Prévoyez soit plusieurs antennes omnidirectionnelles espacées, soit un modèle intégrant plusieurs éléments rayonnants dans un seul boîtier.
Gain, polarisation et diagramme de rayonnement expliqués sans jargon
Comme expliqué précédemment, le gain influence directement la forme du rayonnement. Pour vous décider, posez-vous deux questions : quelle distance horizontale dois-je couvrir, et sur quelle hauteur ? Un gain de 3 à 5 dBi convient aux petites zones avec plusieurs niveaux, 6 à 9 dBi aux zones moyennes de plain-pied, et 10 à 15 dBi aux grandes étendues plates.
La polarisation décrit l’orientation du champ électrique de l’onde radio. La polarisation verticale (la plus courante) convient à la majorité des usages WiFi, cellulaires et radio. La polarisation horizontale s’utilise plus rarement, notamment en radio amateur. Certaines antennes proposent une double polarisation ou une polarisation circulaire, utile pour compenser les désalignements ou les réflexions multiples dans les environnements complexes.
Le diagramme de rayonnement, souvent fourni dans la fiche technique, visualise la forme du « donut ». Examinez particulièrement la vue en élévation (coupe verticale) qui révèle l’angle d’ouverture vertical. Un angle étroit indique un gain élevé et une couverture plate, un angle large signale une meilleure couverture verticale. Comparez ce diagramme à votre configuration réelle pour anticiper les zones d’ombre potentielles.
Longueur du câble, pertes et choix du connecteur pour limiter l’atténuation
Le meilleur signal capté par votre antenne peut être largement dégradé par un câble inadapté. Les câbles coaxiaux standards (RG58, RG213) génèrent des pertes importantes, particulièrement en hautes fréquences. Par exemple, un RG58 de 10 mètres perd environ 5 dB à 2,4 GHz et près de 8 dB à 5 GHz, annulant complètement le bénéfice d’une antenne à gain élevé.
Privilégiez des câbles faibles pertes comme le LMR-400, le H155 ou l’Ecoflex 15 pour les installations de plus de 5 mètres. Ces câbles coûtent plus cher mais préservent le signal : un LMR-400 de 10 mètres ne perd que 1,6 dB à 2,4 GHz. Si possible, installez votre routeur ou point d’accès au plus près de l’antenne pour minimiser la longueur de câble nécessaire.
Le type de connecteur doit correspondre exactement à votre équipement. Les connecteurs SMA et RP-SMA se ressemblent mais ne sont pas compatibles : le SMA a une broche centrale mâle dans la partie filetée mâle, tandis que le RP-SMA (Reverse Polarity) a une broche femelle dans la partie filetée mâle. Les équipements WiFi grand public utilisent majoritairement du RP-SMA, tandis que le matériel professionnel et 4G privilégie le SMA standard ou les connecteurs N pour les puissances élevées.
| Type de câble | Perte à 2,4 GHz (10m) | Perte à 5 GHz (10m) | Usage recommandé |
|---|---|---|---|
| RG58 | 5 dB | 8 dB | Courtes distances uniquement |
| RG213 | 3,5 dB | 5,5 dB | Distances moyennes, budget limité |
| LMR-400 | 1,6 dB | 2,4 dB | Installations professionnelles |
| Ecoflex 15 | 1,2 dB | 1,8 dB | Hautes performances, flexibilité |
Installer et optimiser une antenne omnidirectionnelle sur le terrain
L’installation conditionne directement vos résultats. Une antenne haut de gamme mal positionnée donnera de moins bonnes performances qu’une antenne moyenne correctement installée. Voici comment maximiser l’efficacité de votre investissement.
Comment positionner l’antenne pour une couverture homogène et stable
L’emplacement idéal se situe au centre géométrique de la zone à couvrir, avec un maximum de dégagement dans toutes les directions. Commencez par identifier ce centre sur un plan, puis cherchez un point de fixation à proximité : mât, toiture, façade ou poteau existant. Plus l’antenne est centrée, plus la couverture sera équilibrée, évitant les zones sur-couvertes d’un côté et sous-couvertes de l’autre.
La hauteur d’installation résulte d’un compromis. Trop basse, l’antenne subit de nombreux obstacles (véhicules, mobilier urbain, végétation) qui absorbent et réfléchissent le signal. Trop haute, elle couvre excellemment l’extérieur mais peine à pénétrer dans les bâtiments en contrebas. Pour un usage extérieur pur, visez 6 à 10 mètres de hauteur. Pour couvrir l’intérieur de bâtiments, descendez à 3-5 mètres pour favoriser la pénétration du signal par les ouvertures.
Montez l’antenne strictement verticale, car toute inclinaison déforme le diagramme de rayonnement et crée des zones de couverture irrégulières. Utilisez un niveau à bulle lors de l’installation et vérifiez régulièrement la verticalité après les intempéries ou les vents forts. Une déviation de quelques degrés reste acceptable, mais une antenne penchée à 15° ou plus dégrade sensiblement les performances.
Obstacles, interférences et matériaux qui dégradent le signal radio
Les obstacles physiques constituent la première source de dégradation. Les murs en béton armé atténuent le signal de 10 à 20 dB, les cloisons en plâtre de 3 à 5 dB, et le verre standard de 2 à 3 dB. Le verre métallisé ou les vitrages à isolation renforcée peuvent bloquer jusqu’à 30 dB. Les structures métalliques (hangars, entrepôts, grillages) créent des réflexions multiples qui brouillent le signal et réduisent drastiquement la portée.
La végétation dense absorbe également les ondes radio, particulièrement lorsque le feuillage est humide. Un alignement d’arbres épais entre votre antenne et la zone à couvrir peut réduire de moitié la portée effective. Dans ce cas, surélevez l’antenne pour dégager une ligne de vue directe au-dessus de la végétation, ou cherchez un emplacement alternatif moins obstrué.
Les interférences électromagnétiques proviennent d’autres réseaux WiFi sur les mêmes canaux, d’équipements industriels (moteurs, transformateurs, lignes haute tension), de fours micro-ondes, ou même de certains systèmes de vidéosurveillance sans fil. Avant l’installation définitive, effectuez une analyse spectrale avec une application comme WiFi Analyzer (Android) ou NetSpot (Windows, Mac) pour identifier les canaux les moins encombrés et choisir celui qui offre le meilleur environnement radio.
Vérifier les performances de l’installation et ajuster finement les paramètres
Une fois l’antenne installée, mesurez systématiquement les performances à différents points de la zone de couverture. Relevez la puissance du signal reçu (RSSI), le rapport signal sur bruit (SNR) et le débit réel en téléchargement et envoi. Comparez ces valeurs aux performances attendues et à la situation avant installation.
Si les résultats déçoivent, testez méthodiquement différentes hypothèses. Commencez par vérifier les connexions : un connecteur mal serré ou oxydé peut perdre plusieurs dB. Testez ensuite avec un câble plus court pour évaluer les pertes de câblage. Si cela améliore nettement la situation, remplacez votre câble par un modèle de meilleure qualité ou raccourcissez le trajet.
Modifiez progressivement la hauteur d’installation par paliers de 50 cm à 1 mètre et mesurez l’impact sur la couverture. Notez les résultats pour chaque configuration. Parfois, une simple variation de hauteur transforme radicalement la propagation en évitant une zone de réflexion parasite ou en dégageant un obstacle non identifié initialement.
Pour les installations WiFi, optimisez la configuration logicielle : sélectionnez manuellement le canal le moins encombré, ajustez la puissance d’émission (une puissance excessive crée des interférences sans améliorer la portée utile), et activez les fonctions d’optimisation automatique si votre équipement le permet. Pour la 4G/5G, orientez légèrement l’antenne si elle présente une directivité résiduelle, certains modèles dits omnidirectionnels conservant une légère dissymétrie.
Documentez votre installation finale avec des photos, un schéma de câblage, les paramètres de configuration et les mesures de performance. Cette documentation facilitera grandement la maintenance future, le diagnostic de pannes éventuelles et les évolutions de votre réseau.
L’antenne omnidirectionnelle offre une solution élégante et efficace pour de nombreux scénarios de couverture réseau, à condition de comprendre ses spécificités et de l’installer correctement. En alignant soigneusement vos besoins réels avec les caractéristiques techniques de l’antenne, en choisissant un emplacement optimal et en soignant chaque détail de l’installation, vous obtiendrez des performances fiables et durables qui justifieront pleinement votre investissement.
